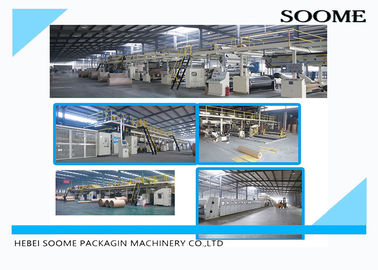

Linea di produzione del cartone ondulato di 7 pieghe

Linea di produzione del cartone linea di produzione del cartone ondulato supporto di rotolo di mulino



Parametro:



No	Nome	Qty	Rileva
1	Mulino idraulico Supporto del rotolo	7	1.Hydraulic azionamento, disco pneumatico brake.expand valvola 2.Hydraulic fatta in Beiye.
2	Inferriata per le bobine	14	inferriata di 1.6m con la puleggia acciaio del canale 2.16#
3	Singolo Facer	3	1.adsorption, Dia360mm, rullo facile del cambiamento 2.Roller 48CrMo, acciaio legato di alta qualità il qty della colla di manifestazione 3.Digital, parte della colla può rimuovere 4.Electric regolano l'area della colla 5.6pcs asse, azionamento del giunto cardanico
4	Doppio ponte	1	1.Adsorption tipo, carta principale di frequenza 2.Wind il motore suction.electric corregge l'errore
5	Preriscaldatore	3	1.Dia900mm, elettrico regolano lo spostamento dell'angolo 2.Wall spessore 18
6	Presupposto	3	1.Dia900mm, elettrico regolano lo spostamento dell'angolo 2.Wall spessore 18
7	Preriscaldatore Triplex	1	1.Dia900mm, elettrico regolano lo spostamento dell'angolo 2.Wall spessore 18
8	Macchina della colla	1	colla di controllo 1.frequency e figura manifestazione 2.PLC controllo, Dia288 il cuscinetto 3.Main adotta NSK vestito del rullo 4.Press per temperatura elevata
9	Doppio Facer	1	piatto 1.Hot: 600mm*18pcs errore corretto della cinghia del cilindro 2.Air sezione di raffreddamento 3.5with ascensore-giù 4.Hydraulic la pressa piana e la cinghia
10	Segnatore della taglierina di NC	1	1.5blades con la linea 8 Elettrico regoli muoversi, permettono la lama d'acciaio Elenchi il cambiamento time≤8s
11	NC tagliato	1	il sistema informatico adotta Taiwan Dia228mm, coltelli elicoidali del doppio precisione 3.Cutting: ±1mm
13	Impilatore automatico	1	lunghezza 1.Stacking: 3500mm altezza 2.stacking: 250mm
14	Trasmissione principale	1	Diametro: 745 rullo 2.Rubber
15	Colla che fa sistema	1	1.main insieme del vaso 1, vaso 1 del trasportatore stabilito e vaso 1set di stoccaggio pompa della stazione 2.glue, pompa della colla del singolo facer ed incollare la pompa a macchina della colla. colla del rifornimento 3.Circle, conduttura fornita dal cliente
16	Sistema pneumatico	1	1.Separator e 1 pompa stabilita del barattolo e di aria di accumulazione di aria. 2.Pipes fornito dal cliente.
17	Sistema elettrico del dispositivo	1	marca famosa del locale 1.Adopt cavi 2.including dal quadro di comando al motore principale.
18	Sistema del vapore	1	1.pipes sopra le valvole fornite dai clienti.

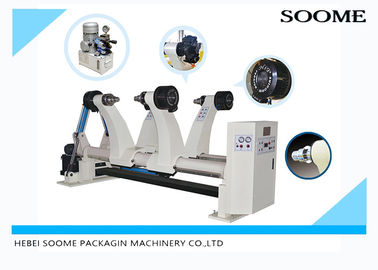

 Asse idraulica di RS-1500H meno supporto di rotolo di mulino



Caratteristico

* adotti l'azionamento idraulico che potrebbe fare il ascensore-più basso di carta reale, premono e liberano e si muovono.

* adotti lo sforzo pneumatico a adJiust la carta reale.

* il controllo di tensione dal sistema di frenatura pneumatico, controllato manuale ed anche può essere controllato tramite la giuntatrice.



Inferriata per le bobine



Inferriata e materiale dei camion: Acciaio di Tang, sezione dell'acciaio di Jinan

Sopportare: dall'ha, Wa, Luo



MH-900Pre-heater



Caratteristico

* la superficie dei rotoli è lucidata e placcata con cromo.

* il Per-radiatore rotola il professionista manifatturiero, coerente con le norme di sicurezza nazionali per i contenitori a pressione.

* l'elettro moto regola della dimensione del per-radiatore, è adatto a per carta differente ed accelera.

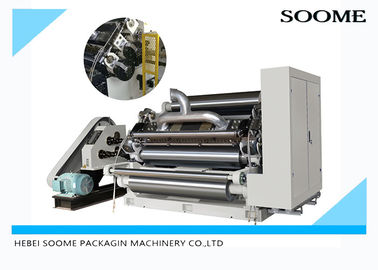

Singolo Facer di SF-360S



caratteristiche di prodotti:

* il metodo di trasmissione del cartone adotta l'assorbimento del vento e tiene i profili della flauto stabili nello stato corrente dell'alta velocità.

* la macchina di vento assorbe la carta ondulata ai rulli ondulati tramite l'alloggiamento di aspirazione ed al profilo ondulato forma.

* la parte della trasmissione adotta la trasmissione del giunto cardanico, a partire dalla fonte di vibrazione e rende la trasmissione più costante ed affidabile e facile mantenere.

* la velocità che riduce la scatola petrolio-sta lubrificando, trasmissione vicina dell'ingranaggio e ridurrà la vibrazione a macchina.

* l'area della colla sarà regolata elettricamente, l'unità della colla può correre indipendente quando steppe a macchina ed impedisce esaurirsi della colla.

* incolli l'azionamento indipendente dell'unità, stile di pompa-tiraggio, facile mantenga e pulisca.

* il rullo ondulato Superiore-più basso è fatto dell'acciaio legato di alta qualità 48CrMo e dopo il trattamento termico, la rigidità è HRC 56-60, la superficie grinded e cromo placcato.



Preriscaldatore di MH-900Triplex



Caratteristico

* ogni superficie del rullo è tentata bene e sooth e durevole cromati.

* il rullo di preriscaldamento è fatto secondo la norma di sicurezza nazionale del contenitore

* preriscaldando il rullo e guidando il rullo di carta eclettico sono galvanizzati

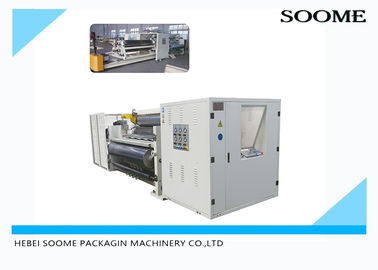

GL-288D che incolla macchina



Caratteristico

* motore indipendente che trasmette, controllo di conversione

Il rullo di medico ed il rullo del presser sono tentati bene e cromo placcato.

* l'unità di carta di pressione del rullo di pressione è pneumatica, flessibile e conveniente da funzionare

* adottando preriscaldando insieme, in modo da evitare la colla burnted.

* tutte le materie prime di preriscaldamento del rullo, rullo dell'applicatore, dividente il rullo della colla proviene dalla fabbrica senza cuciture del tubo d'acciaio di Chengdu.



Sistema del doppio facer DF-745 (unità di azionamento compresa)



Caratteristiche

* il corpo intero è l'acciaio ad alta resistenza del canale, stalla, bello, adatta a funzionamento ad alta velocità del macchinario.

* la sezione del riscaldamento è struttura tesa del rullo di pressione, il cartone attacca saldamente e stabilizza.

* i tubi di vapore entrano nella bocca, la bocca di drenaggio è tipo di S, la temperatura della piastra di riscaldamento è equilibrata e perfino.

* la cinghia superiore della tela è elettro moto fornito o deviazione manuale che regola l'insieme, un insieme pneumatico di sforzo, un insieme manuale di sforzo. La tela più bassa è sforzo fornito ed insieme da sinistra a destra di adeguamento.

* l'unità di azionamento adotta la gomma della maglia e portabile di grande diametro, meno salto della cinghia e la stabilità dell'aumento quando funzionamento del macchinario



Segnatore della taglierina di NC



Specificazione:

L'alta qualità ha importato lo SpA dell'annuncio del computer dell'industria fornito componendo il sistema di CNC.

Una memoria di 999 ordini. Il cambiamento senza sosta o il manuale passa può essere realizzato.

Automatico sincronizzi con l'ondulatore e può anche ottenere in conformità con il sistema di gestione di fabbricazione. Alta compatibilità.

Lama sottile, sharp e lunga vita della lega dell'acciaio di tungsteno oltre di 8 milione metri.

Brevetti il sistema della macinazione fatto domanda per macinazione e manutenzione facili.

Macinazione automatica controllata da computer e molatura manuale anche applicabile. Alternativamente frantumando per aumentare efficientemente.



Taglio rotatorio di NC-200N N.C



Caratteristiche

* la progettazione speciale della struttura, il piatto di parete ad alta resistenza di forza ed il sedile, là stanno guardando la finestra dai lati del piatto di parete due, conveniente e facile mantenere.

* il sistema di trasmissione adotta la lubrificazione diriciclaggio della pompa di olio, si assicura la precisione di trasmissione.

* struttura cambiante speciale della lama, lama rapidamente e facilmente cambiante

* il sistema è fatto secondo la norma di C.E. e rigorosamente è stato provato dal computer dell'industria. La qualità, la vita e la stabilità possono essere garantite.

* il sistema ha funzione di prova d'autoverifica, può impedire la perdita a macchina a causa di uso anormale e dell'operazione falsa

* il computer regola automaticamente la velocità di taglio secondo le specifiche del cartone e la velocità di produzione, segue automaticamente la velocità di marcia del cartone, assicura in fase.

* i supporti dell'albero provengono da NSK, Giappone, adatto a funzionamento ad alta velocità a macchina, durevole.



Impilatore automatico



Caratteristiche:

Il motore di conversione di frequenza, comitato per il controllo dell'invertitore che impila la sincronizzazione della velocità del trasportatore, del trasportatore ed il cartone accelera;

Il conteggio automatico, tipo dell'adsorbimento di vuoto cambia automaticamente il mucchio, cambia, cambia, cambia, cartone arrotolato del mucchio non accurato;

Il lato di carta con due file del telaio della carta di rotolo della lega di alluminio, la carta non danneggia il piatto conveniente e diretto del cartone, di tornitura, l'imballaggio, trasportante;

L'interfaccia di comunicazione standard, con la rete di sistema di gestione centrale del monitoraggio, realizza gli ordini di cambiamento e la gestione automatici di ordine;



Colla di GF-T che fa sistema



Caratteristico

* fornendo l'adesivo dell'amido per il singolo facer ed incollando macchina, ecc.

* la colla orizzontale che fa la macchina può produrre la colla della parte principale e la colla di trasporto del corpo e si mescola e si mescola, la colla che fa la quantità è grande.

* immagazzini il barilotto, barilotto della colla del rifornimento hanno dispositivo di scalpore, per evitare il giacimento della colla.

* la colla che fa il sistema sta includendo il barilotto di trasporto del corpo, barilotto della parte principale, barilotto del deposito e pompa di fornitura della colla e pompa retro- della colla, ecc.

il lavoro del *After finito, la colla extra di ciascuno facendo uso della macchina della colla sarà disegnato per immagazzinare il barilotto del negozio della colla dalla pompa, per uso seguente di tempo.



Sistema pneumatico di GF-T



Caratteristico

* per fornire aria appiattita per l'intera linea di produzione e tenere pressione di esercizio stabile. il rifornimento *Compressed della stazione aerea ha compresso l'aria, la pressione è stabile e la quantità è abbastanza.

* ciascuno aero-facendo uso della macchina otterrà l'aria attraverso la conduttura principale, indipendente controlla e non colpendo con altra.

* ciascuno aero-facendo uso della macchina regolerà la pressione d'aria secondo il requisito reale, fornito di piatto di quadrante del monitor di pressione.

il sistema pneumatico di *Combines ed il sistema di controllo elettrico in un corpo, li azionano insieme.



Sistema di controllo elettrico di EF-T



Caratteristico

* l'intera linea di produzione sarà completamente controllata, mentre la linea principale sta comprendendo il gruppo del singolo facer, doppio facer, la taglierina, taglio.

* l'uso completo di controllo pneumatico, controllo pneumatico, controllo elettrico, assicurarsi l'avanzamento di intera produzione a controllo di linea.

* c'è sistema di cautela fra le macchine, in modo da coordinare il lavoro di ogni operatore.

* il facer a macchina e doppio di C, di B ha indicatore della velocità.



Sistema del vapore PS-s



Caratteristico

* il vapore di fornitura per l'intera linea di produzione ed il vapore facendo uso della macchina, continuano lavorare la temperatura stabile.

* la temperatura di lavoro di controllo può essere completata dalla regolazione dadella pressione del vapore e dal piatto di quadrante fornito del monitoraggio di pressione.

* ogni unità dell'acqua di drenaggio ha modo laterale vuotare l'aria, la macchina diventerà raffreddantesi molto presto quando si è fermata.

* il dispositivo dell'acqua del rifornimento della palla di galleggiamento, 1/2 metal il tubo molle e le valvole a sfera si collegano con il modo laterale, valvola del tuffatore.

Tutta la superficie delle condutture del vapore è dipinta con pittura d'impedimento, spazzola forza nastro.
