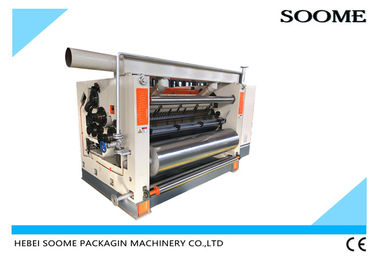

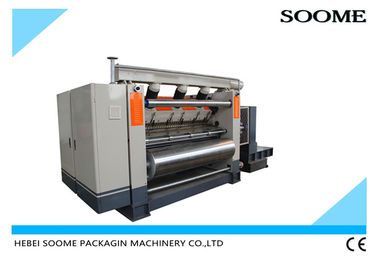

macchina ondulata Fingerless del singolo Facer 405C1 con il rullo ondulato

macchina ondulata Fingerless del singolo Facer 405C1 con il rullo ondulato

Modelli il nessun: singola macchina d'ondulazione di superficie di adsorbimento 405C1 (360C1)

1. Velocità di progettazione di 405C1: 220m/min; velocità di progettazione di 360C1: 200m/min

2. Efficace larghezza: 1400mm~2500mm

3. Rullo ondulato 405mm 360mm

4. macchina a un solo lato di adsorbimento di vuoto, il rullo ondulato superiore e più basso facendo uso di alta qualità 48crmo, durezza HV1200 di trattamento termico qui sopra, la superficie dal trattamento stridente del carburo di tungsteno.

5. La macchina è fornita del rullo superiore di preriscaldamento e della carta di centro di carta che temperano e che temperano il dispositivo dell'iniezione di aria.

6. Il sedile ondulato superiore e più basso del rullo è progettato esclusivamente dalla macchina di tutto, che può essere sollevata e sostituita per lo smontaggio facile.

7. Il panno di gomma è separato lungo la ferrovia di guida per pulizia e manutenzione facili.

8. La rimozione del rullo di pressione è individuata e visualizzata dal sensore di pressione.

9. Adeguamento automatico della lacuna della colla con velocità di produzione.

10. Quando la macchina è bloccata, il rullo di pressione è sollevato. Il rullo di pressione è guidato da pneumatico e gira intermittentemente.

11. La trasmissione dentata della cinghia è adottata per ridurre il rumore ed il costo di mantenimento.

12. adotti il dispositivo elettrico della separazione della colla, il panno adesivo può funzionare indipendente quando la macchina ospite si ferma, per impedire la pasta che inaridisce e regola la quantità di colla digitale da elettrico.

Caratteristiche principali:

1. Struttura nel tipo lineare, facile semplici nell'installazione e in maintation.

2. Adozione delle componenti di fama mondiale avanzate di marca in parti pneumatiche, in parti elettriche e nelle parti operazione.

3. Correndo in un'automatizzazione e in un intellectualization alti, nessun inquinamento



Rulli della colla:



Diametro	Φ242mm
Elaborazione del modo	La superficie del rullo della colla grinded, poi con 25 la linea tipo punto della carreggiata della rete, poi placcante il cromo La superficie del rullo di banlance della colla grinded poi che placca il cromo
Controlli il modo	Controllo del cilindro di Penumatic del Up-down di sollevamento
Rifornimento della colla	Sistema di circolazione della colla (pompa di stoccaggio tank+glue)



Rulli ondulati:



Diametro	Giù rullo: Φ320mm
Materiale	acciaio legato di alta qualità 48CrMo, rigidità HRC55°-58°
Elaborazione del modo	La superficie del rullo superiore-più basso sta placcando il cromo, la ricottura, tempra e rinvenimento, sorge grinded
Tipo di Fulte	(U/V) ACBEF
Banda materiale o origine	Ferro di Henan Jiyuan & acciaio dell'acciaio
Modo del riscaldamento della carta della bobina	Riscaldamento di vapore



Rulli di pressione:



Diametro	Φ324mm
Materiale	acciaio semiduro (MS) 45#
Elaborazione del modo	La superficie grinded poi che placca il cromo, la tempra e rinvenimento (con l'amplificatore)
Controlli il modo	Controllo del cilindro di Penumatic del Up-down di sollevamento
Banda materiale o origine	Acciaio dello speciale di yuan di Zhong



Rulli del preriscaldatore:



Diametro	Sul rullo: Φ400mm
Materiale	tubo di acciaio senza cuciture
Banda materiale o origine	Ferro & acciaio di Tientsin
Tutti collegati dai tubi metallici flessibili



Spec. comune:



Larghezza di carta	1600mm/1800mm
Stile del cartone Transmit	Stile della copertura di vuoto regolazione di controllo del vento di tiraggio fan.with, di pressione adsorbibili di altezza & dispositivo d'ammortamento per la misurazione del rumore.
Stile del rullo di controllo	Controllo pneumatico il rullo superiore, rullo di pressione e rullo della colla
Lubrificazione	lubrificante Anti alto di temperatura per lubrificare gli ingranaggi ondulati del rullo di pressione e del rullo
Determinare modo: Con l'invertitore di frequenza
Supporto della macchina & del Wallboard: ghisa, spessore: 200mm



Terreno comunale:



Larghezza di lavoro: 1600mm/1800mm

Direzione di operazione: Sinistro o giusto (decisivo dall'officina del cliente)

Velocità di progettazione: 150m/min

Temperatura: 160-210℃

Pressione d'aria: 1.0-1.3Mpa

Tipo ondulato della flauto: UV o UVV



Spec. del motore:



Motore principale: tensione nominale 7.5kw: tipo di lavoro continuo di 380V 50Hz (S1)

Motore del ventilatore: tensione nominale 7.5kw: tipo di lavoro continuo di 380V 50Hz (S1)
